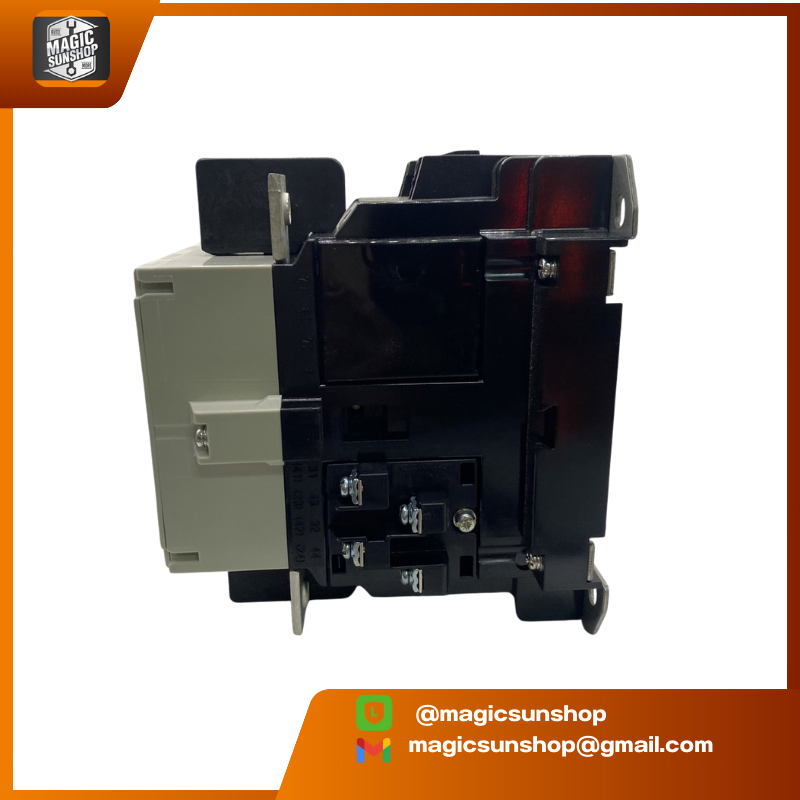

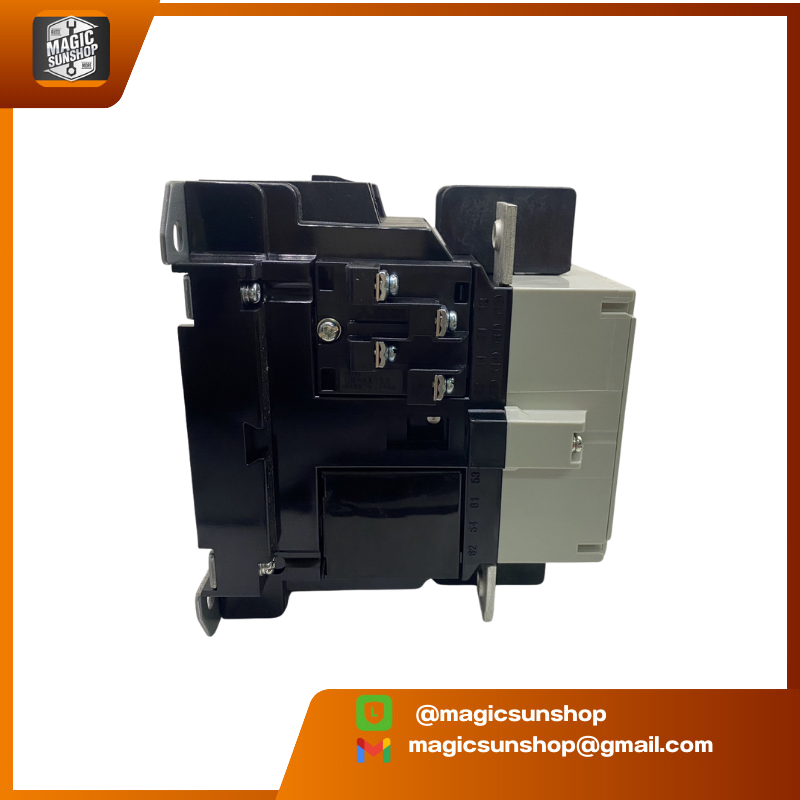

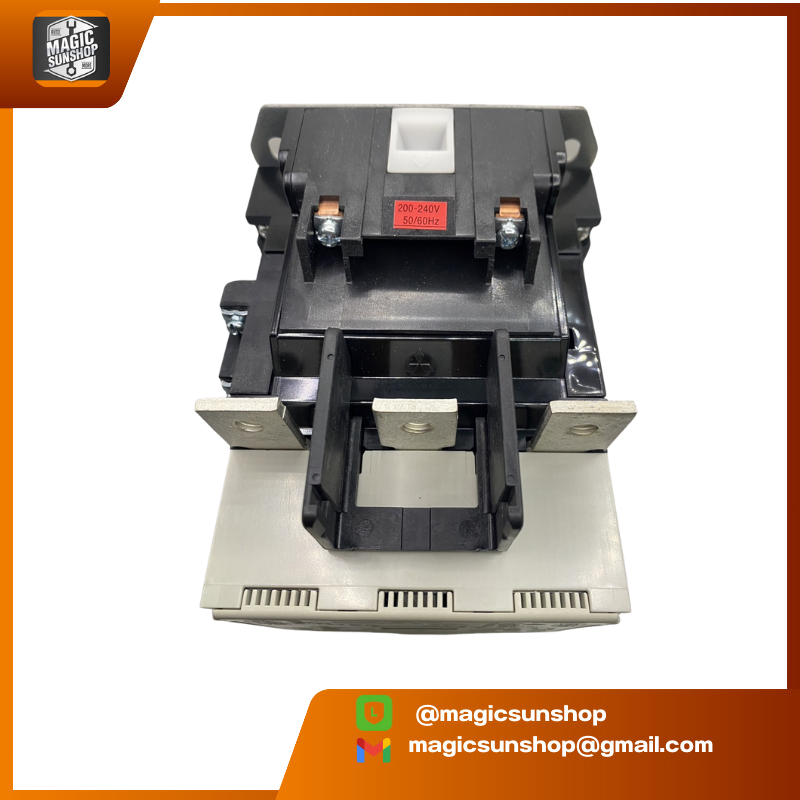

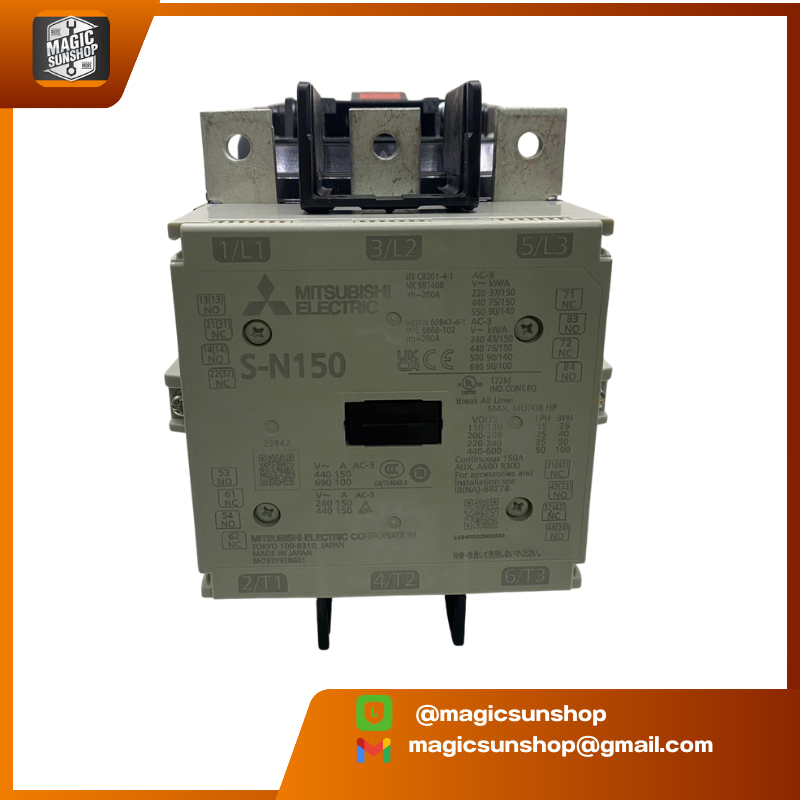

930031 MITSUBISHI S-N150 AC200V Magnetic contactor

คุณสมบัติและการใช้งาน (Technical Specifications & Operation)

รุ่นนี้อยู่ในซีรีส์ MS‑N ของ Mitsubishi และเป็น Contactor แบบ non‑reversing (ไม่กลับทิศ) ใช้ไฟฟ้ากระแสสลับ (AC‑Operated):

• จำนวนขั้ว (Poles): 3 (สามเฟส)

• กำลังไฟที่ควบคุม (Rated capacity):

  • 45kW ที่ 220–240VAC

  • 75kW ที่ 380–440VAC

  • 90kW ที่ 690VAC

• กระแสไฟฟ้า (Rated current at 690VAC): 100A

• ไฟฟ้าคอยล์ (Coil voltage): 200–240VAC

• ขั้วเสริม (Auxiliary contacts): 2 NO + 2 NC

• อายุการใช้งาน:

  • ไฟฟ้า (Electrical): 1000000 ครั้ง

  • กล механิก (Mechanical): 5000000 ครั้ง

• มาตรฐานที่รองรับ: EN60947‑4‑1, IEC60947‑4‑1, JIS C8201‑4‑1



  คุณสมบัติเด่นและลักษณะการใช้งาน



  • ใช้สำหรับ ตัดต่อวงจรมอเตอร์ขนาดใหญ่ หรือโหลดที่มีกำลังไฟสูง เช่น 75kW ที่แรงดัน 380–440V

  • เหมาะกับการใช้งานในตู้ควบคุมอุตสาหกรรม ที่ต้องการความทนทานระดับสูง

  • มี ขั้วเสริม 2 NO + 2 NC ให้ความยืดหยุ่นในการเชื่อมต่อวงจรควบคุมหรือวงจรรีเลย์

  • รองรับการ ใช้งานซ้ำจำนวนมาก— ทนทานด้านกลไกสูงถึง 5 ล้านครั้ง และด้านไฟฟ้าอีก 1 ล้านครั้ง

  • รองรับมาตรฐานความปลอดภัยและคุณภาพระดับสากล

    รายการ	รายละเอียด
    ขนาด (W × H × D)	120 × 160 × 145มม.
    น้ำหนัก	≈ 3.2กก.
    จำนวนขั้ว (Poles)	3
    ขั้วเสริม (Auxiliary)	2 NO + 2 NC
    กำลังไฟควบคุม	45kW (220–240VAC), 75kW (380–440VAC), 90kW (690VAC)
    กระแสไฟที่ 690VAC	100A
    แรงดันคอยล์	200–240VAC
    อายุการใช้งาน (ไฟฟ้า/กลไก)	1000000 / 5000000 ครั้ง
    มาตรฐานรองรับ	EN60947‑4‑1, IEC60947‑4‑1, JIS C8201‑4‑1
