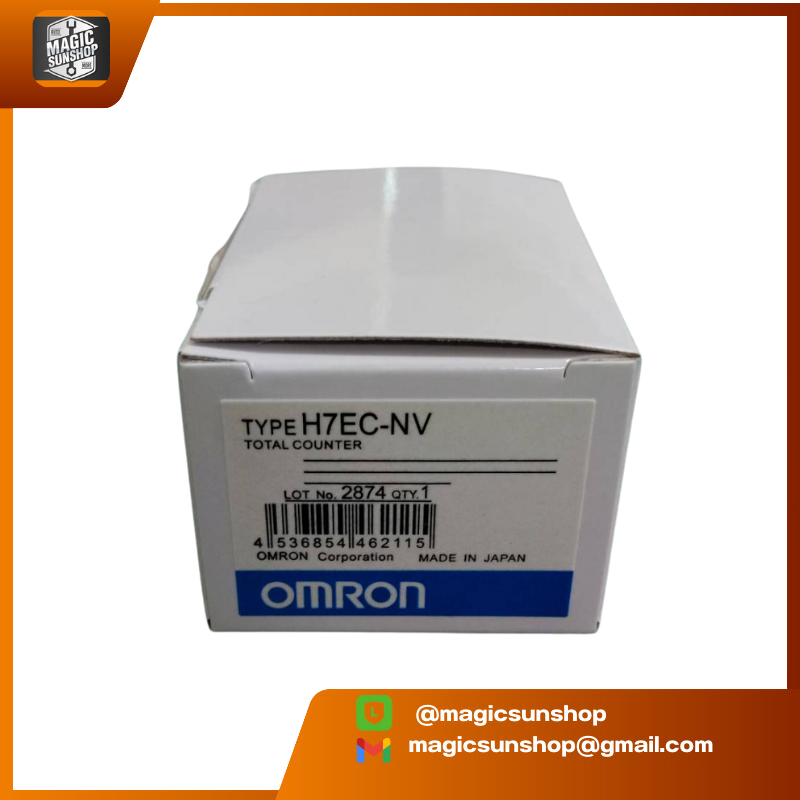

930189 OMRON H7EC Counter

การใช้งาน (How to Use)

นี่คือขั้นตอน / วิธีใช้งานและตัวอย่างที่ใช้กับ H7EC‑N:

1. เลือกรุ่นที่เหมาะกับการใช้งาน
      - ถ้าต้องการความเร็วสูง ให้เลือกรุ่นที่รองรับ 1 kHz input (DC voltage input)
      - ถ้าต้องการใช้กับไฟ AC หรือทั้ง AC/DC ให้เลือกรุ่น “multi‑voltage input”
      - ถ้าไม่อยากมีไฟเลี้ยงภายนอกก็ต้องใช้รุ่น self‑powered (battery)
2. การติดตั้งบนแผง (Panel mounting)
      - เจาะแผงตาม “Panel cut‑out” ที่แนะนำ (จาก dimensions)
      - ใส่แผ่นกันน้ำ (waterproof packing) ถ้าต้องการให้มีการป้องกันน้ำที่ระดับ IP66 ด้านหน้า

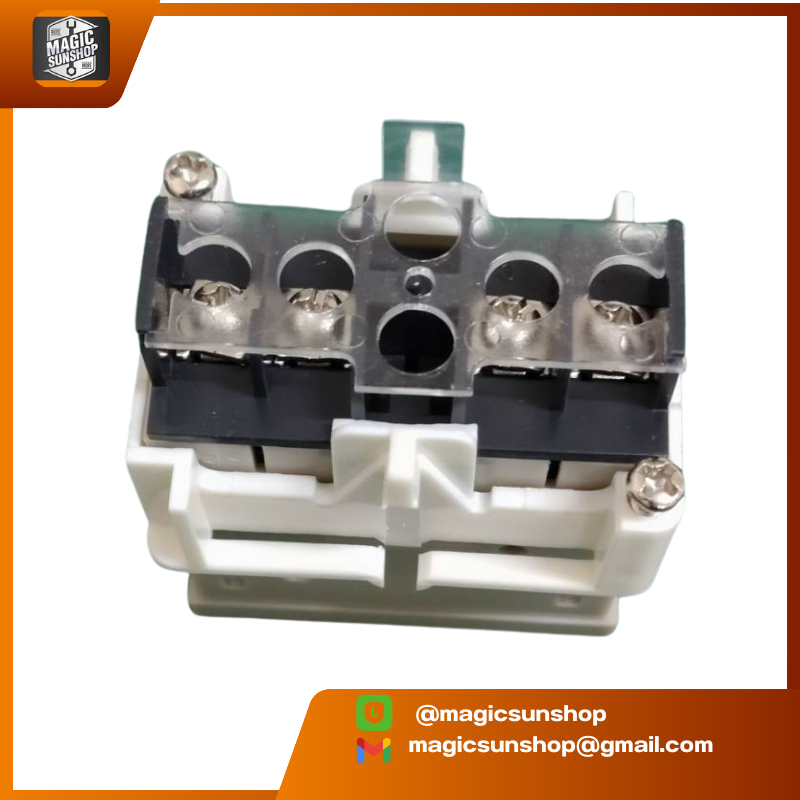

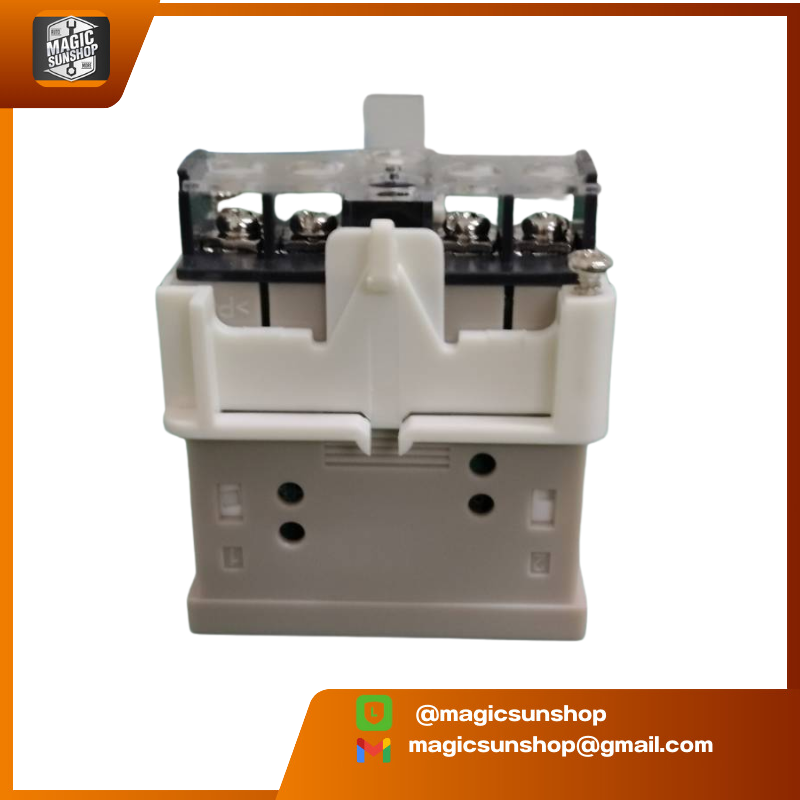

      - ต่อสาย input, reset ตาม terminal ที่กำหนด (มี screw terminals)
3. ต่อ input นับ (Count input)
      - ทำให้ input เป็น signal ที่ ON/OFF (contact หรือ voltage) ขึ้นกับรุ่น

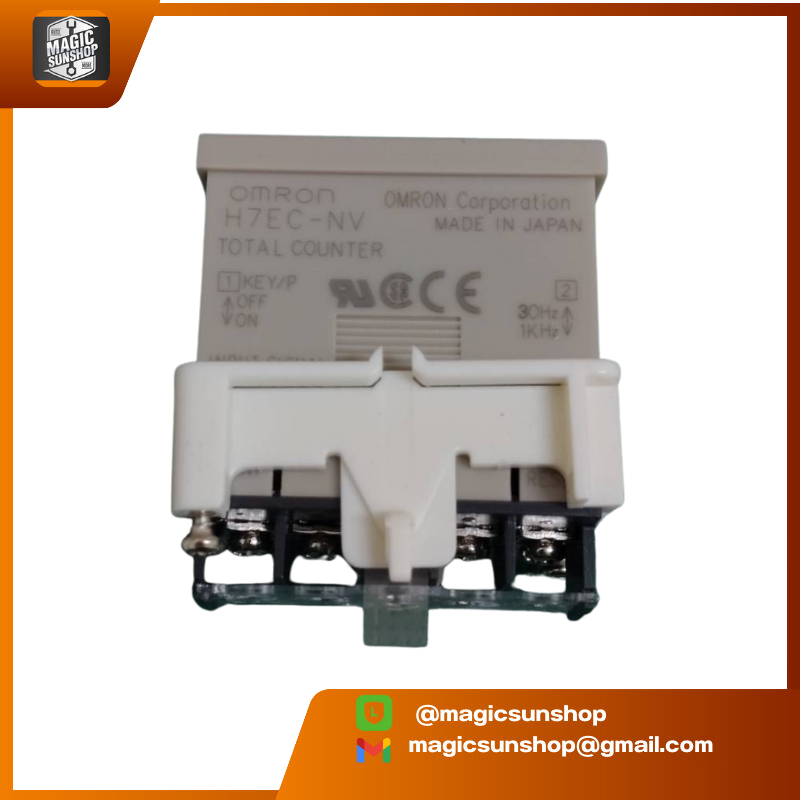

      - ตั้ง ON/OFF ratio ให้เป็น 1:1 ถ้าใช้โหมด 30Hz / 1kHz ที่รองรับ

   - สัญญาณ reset ภายนอก (external reset) ถ้ามี ต้องมี signal width ขั้นต่ำที่ตัวอุปกรณ์รับได้

4. อ่านค่า display
      - จอ LCD 8 หลัก แสดงค่าจำนวนรวม (total count)
      - ถ้ารุ่นมี backlight เรืองแสงได้ จะช่วยมองเห็นในที่แสงน้อย
5. Reset ค่าเมื่อถึงจุดที่ต้องการ
      - ถ้าใช้ manual reset: ปุ่ม reset บนอุปกรณ์
      - ถ้าใช้ external reset: ส่ง signal ภายนอก (จาก PLC หรือตัวสวิตช์) มายัง terminal reset
6. การดูแลรักษา /ตรวจสอบ
      - ตรวจสอบแบตเตอรี่ ถ้ารุ่นเป็นตัวที่ใช้แบตเตอรี่ในตัว (Self‑powered) — อายุแบตเตอรี่ประมาณ 7 ปี ภายใต้เงื่อนไขการใช้งานปกติ
      - ตรวจสอบการสัญญาณ input ว่าไม่เกิด noise มากเกินไป — noise หรือสัญญาณสั้น ๆ ที่ไม่กระทบอัตรา ON/OFF อาจทำให้อุปกรณ์นับผิดพลาด ถ้าขนาดสัญญาณไม่ถึง minimum signal width

ตัวอย่างการใช้งานจริง

• ใช้ในเครื่องจักรผลิตเพื่อ นับจำนวนชิ้นงาน ที่ผ่านจุดหนึ่ง เช่น หัว sensor ถัดจากสายการผลิต
• ใช้ในระบบ packing / sealing เพื่อควบคุมว่าเมื่อครบจำนวนที่กำหนดแล้วให้ระบบหยุดหรือส่งสัญญาณอื่น
• ใช้ในแผงควบคุม / control panel สำหรับนับรวมเวลาใช้งานหรือจำนวน cycles แล้วนำค่าไปวิเคราะห์ (แม้จะเป็น total counter ไม่ใช่ timer)

• ใช้ในอุตสาหกรรมที่ไม่ต้องการวงจรซับซ้อน ไม่อยากใช้ PLC แยกเฉพาะ แค่ต้องการนับและแสดงผลง่าย ๆ
