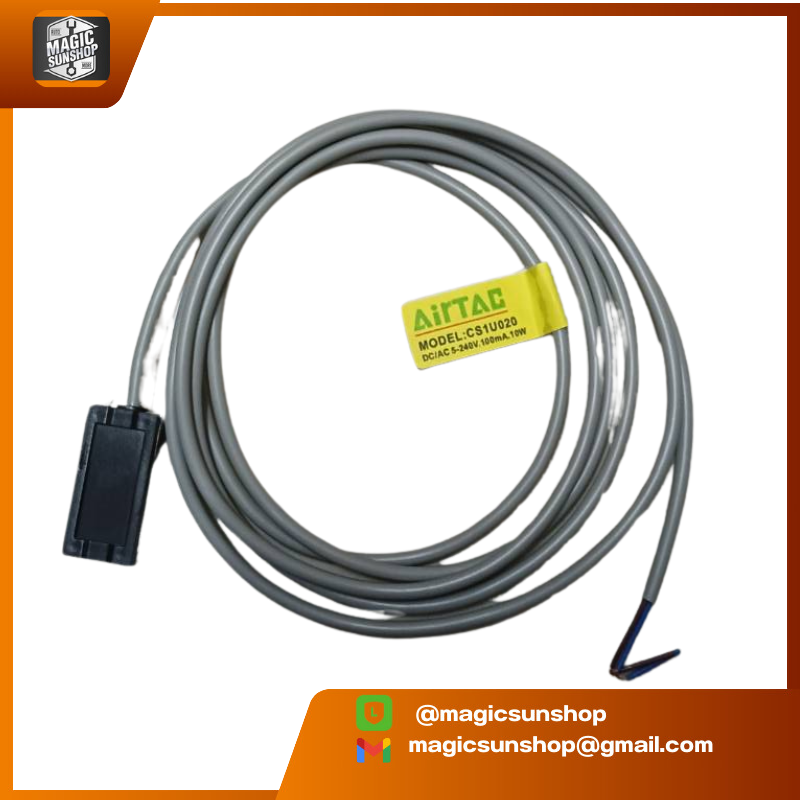

929745 AIRTAC CS1-U Reed Switch สายยาว 1.6 เมตร

การใช้งาน

นี่คือการใช้งานที่เหมาะสม และวิธีใช้งานของ CS1‑U:

-ใช้เป็น เซนเซอร์ตรวจจับตำแหน่งลูกสูบในกระบอกลมนิวเมติกส์ — Reed switch จะปิดวงจรเมื่อแม่เหล็กที่ฝังในลูกสูบเคลื่อนที่มาอยู่ใกล้กับตัวเซนเซอร์

สามารถใช้กับแรงดันไฟ AC หรือ DC ได้หลากหลาย (5‑240V) ตามที่สเปกระบุ

-ตัวสวิตช์มี LED บอกสถานะ (ในบางรุ่น) ทำให้ตรวจสอบได้ง่ายว่ามีการปิด/เปิดวงจรหรือไม่

-ความถี่ในการสวิตช์ (200 Hz) เหมาะกับการเคลื่อนที่ไม่เร็วมาก เช่นลูกสูบที่วิ่งไม่ถี่เกินไป หรือในงานที่ไม่ได้สวิตช์ซ้ำอย่างรวดเร็วมาก ๆ

ข้อจำกัด / สิ่งที่ควรระวัง

• Reed switch มีส่วนที่เป็น contact mechanial ซึ่งมีข้อจำกัดเรื่องความทนทาน ถ้าใช้งานสวิตช์เปิด‑ปิดหลายล้านครั้ง อาจมีการสึกหรอของ contact ได้

• ห้ามใช้กับกระแสหรือแรงดันเกินที่สเปกระบุ (เช่นเกิน 100 mA หรือเกิน 10 W) เพราะอาจเกิดความร้อนหรือเสียหาย

• ความยาวสาย ถ้าสายยาวมาก อาจมีปัญหาแรงดันตก (Voltage drop) หรือการรับสัญญาณลดลง โดยเฉพาะถ้าใช้ DC และโหลดสูง

• อุณหภูมิใช้งานต้องอยู่ในช่วงที่อนุญาต (‑10‑70 °C) — สูงหรือต่ำเกินไปอาจทำให้วัสดุเสียหาย หรือการทำงานไม่แม่นยำ

• มีความไวต่อแรงสั่นสะเทือนและแรงกระแทก — ต้องติดตั้งให้มั่นคง ลดการสั่นสะเทือนถ้าสภาพแวดล้อมสั่นแรง
